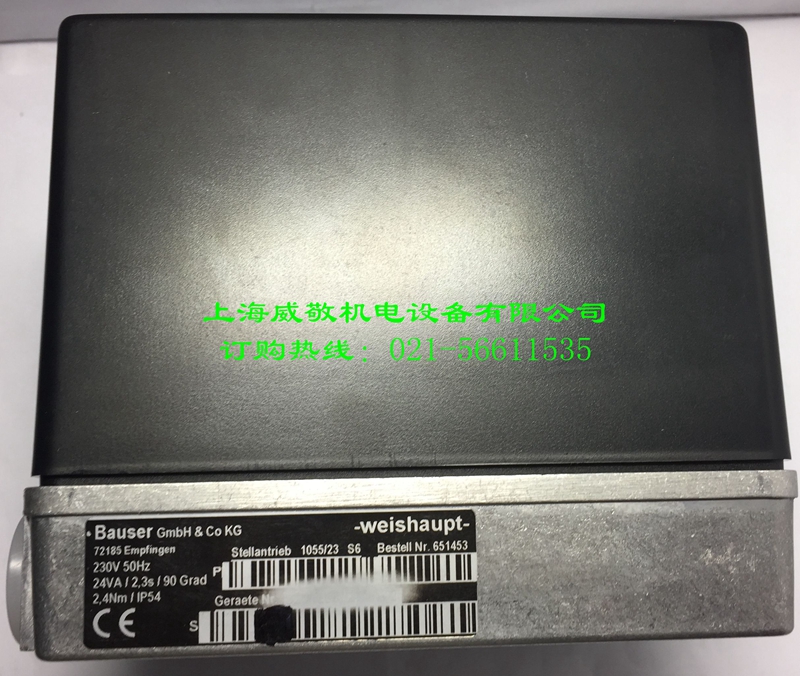

原裝weishaupt威索1055/23, 60HZ 風門執行器Bauser威索燃燒器專用
品牌：weishaupt(威索)
生產工廠：Bauser GmbH & Co KG
產品名稱：風門執行器、伺服馬達
產地：德國
技術參數：
電源：230V, 60Hz
功率：24VA
行程時間：2.3 s
行程角度：90 度
扭矩：2.4 Nm
電氣保護等級：IP54
認證：CE
使用范圍：
適用于以下weishaupt威索燃燒器：
L1Z, L3Z, L5Z, L7Z, L8Z, L8Z/2, L9Z, L10Z, L11Z, L30Z
M1Z, M3Z, M5Z, MS7Z, MS8Z, MS8Z/2, MS9Z, MS10Z, MS11Z, MS30Z
使用方法：
進風口有兩塊空氣擋板。這兩塊擋板由一連桿相連，以使伺服馬達可以并聯驅動。
在設備投入運行并驗收時，必須進行以下機械調整：
- 通過調節凸輪開關 II （伺服馬達中的部分負荷），將空氣擋板調到部分負荷運行（用噴嘴 I 工作）
- 通過調節凸輪開關 III （伺服馬達中的滿負荷），將空氣擋板調到滿負荷運行（用二個噴嘴工作）。
- 將開關調到接通電磁閥 2。以凸輪開關 1- （電磁閥 2）通過下述方法完成這一過程，即在調整移動約 2/3 后，開關不再壓下。由于空氣流量較大，這將防止火焰熄滅。
- 在煙氣測量后，將伺服馬達內的凸輪開關最后調整到滿負荷（開關 III ）和部分負荷（開關 II ）。
1055型伺服裝置的功能：
帶有 LAL2...型程控器的燃燒器開關
工作程序：
1. 當端子 4 和5 之間的鍋爐調節器閉合后，程控器的端子 6 上得電。
2. 燃燒器馬達啟動。程控器 LAL2...端子 11 上的電壓通過“閉合的”開關 IV加到 LAL 的端子8 上。
3. 短暫延時后，風門擋板在端子 9 的電壓下打開到滿負荷開關 III 的開關點，并給燃燒器程控器端子 8 一個返回聯鎖信號。
4. 預吹掃后，端子 9 通電。通過使端子 10 通電，伺服馬達將風門擋板關小到“部分負荷”輔助開關 II 開關點。
5. 火焰形成后，LAL 控制裝置的端子 19通電，控制兩級火力或中間負荷。
6. 伺服馬達在端子 20的電壓下通過開關 S2和二級調節器將風門擋板打開到限位開關 III 的開關點。
7. 當輔助開關 I 超限運行時，二級電磁閥接通。
8. 在燃燒器停機后，LAL 控制裝置端子 11 上的電壓將風門擋板關小直到限位開關 IV 切斷伺服馬達電源。
1055型伺服裝置中限制開關和輔助開關的設定：
風門擋板的位置由指針在 0 ° ~90 ° 的刻度上指示出來。
凸輪開關間有設定刻度盤。凸輪開關上的調整鈕通過這個刻度盤上的小指針指示，并給出與風門擋板位置有
關的相應開關的開關點。
凸輪開關通過設定刻度盤設定如下：
凸輪開關
*VI —— 輔助開關 取決于燃燒器功率
電磁閥：滿負荷 但設置位置高于 V
*V —— 輔助開關 取決于燃燒器功率
風量：中間負荷 設置在風量調節 I 和VI之間
IV —— 限制開關 0°
關閉
III —— 限制開關 取決于燃燒器功率
滿負荷 最高至 90°
II —— 輔助開關 取決于燃燒器功率
低負荷負荷 在0 ° 到50° 間
I —— 輔助開關 取決于燃燒器功率
電磁閥：中間負荷（油） 在低負荷和中間負荷之間約 10°到40 ° 位置
*僅對 T 系列而言
限制開關和凸輪開關在所有接線圖中均用 I、II 、III 、IV* 、V*、VI*標出，并在連接圖中說明其功能。
連接圖展示于伺服馬達蓋板內。
|
