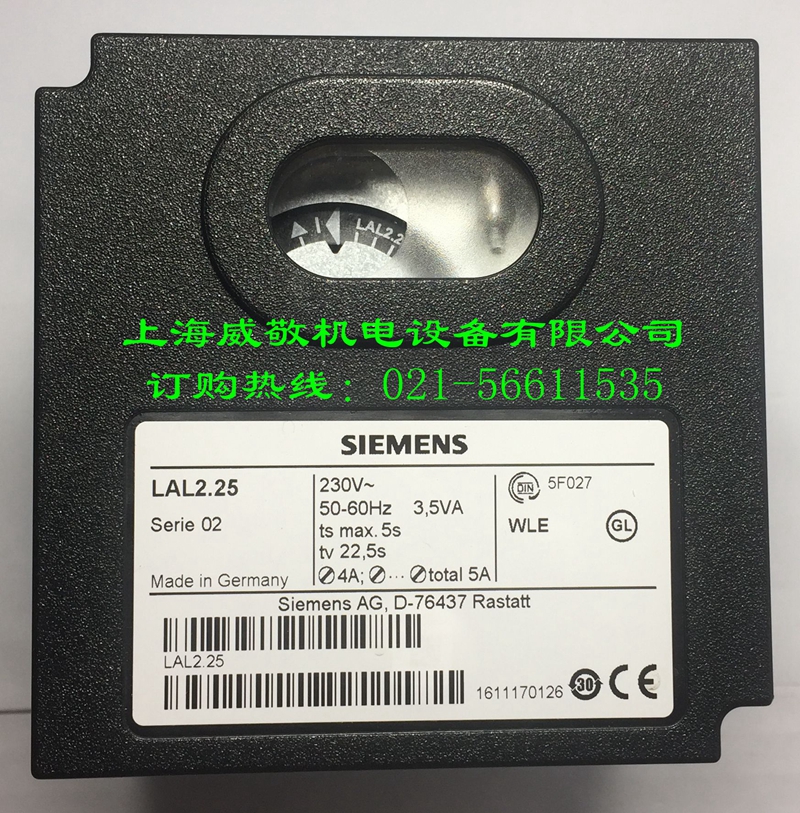

LAL1.25,LAL2.25 西門子控制器燃燒器控制器燃燒機配件

商品詳情

LAL...系列燃油燃燒器控制器

品牌：SIEMENS（西門子）

產地：德國

描述：

LAL...燃油燃燒控制器，控制和監控間歇運行的多段或比例調節的大中型燃油燃燒器

LAL1...無空氣壓力監測的黃色和藍色火焰燃油燃燒器

LAL2...帶有空氣壓力監測的黃色火焰燃油燃燒器

LAL3.25適用于特殊設備，如焚燒爐系統

LAL4...帶有空氣壓力監測的黃色和藍色火焰燃油燃燒器

產品介紹

Oil burner controls

With / without air pressure check for checked air damper control
Flame supervision with
- photoresistive detectors QRB1...
- blue-flame detectors QRC1..., or
- selenium photocell detectors RAR...

The oil burner controls LAL... are tested and certified to EN 230. They carry the CE mark in compliance with the directives for electromagnetic compatibility!

The LAL... and this data sheet are intended for use by OEMs which integrate the burner controls in their products!

Control and supervision of oil atomization burners

For burners of medium to high capacity
For intermittent operation (at least one controlled shutdown every 24 hours)
Universally applicable for multistage or modulating burners
For burners of stationary air heaters (WLE to DIN 4794)

型號表

	快速蒸發型	通用型	重油燃燒器用
火焰檢測使用QRB1...或QRC1...（蘭色火焰）		LAL1.25 LAL4.25A27
火焰檢測使用QRB1...或RAR...	LAL2.14	LAL2.25	LAL2.65
可用空氣壓力監測
可用半自動啟動
同LAL2.25，帶有以下特征：外來光線不導致燃燒器鎖定，只會阻止燃燒器啟動		LAL3.25
t1	10s	22.5s	67.5s
t2	4s	5s	5s
t3	2s	2.5s	2.5s
t3’	從空氣監測器收到信號開始	從空氣監測器收到信號開始	從空氣監測器收到信號開始
t3n	10s	15s	15s
t4	8s	7.5s	7.5s
t5	4s	7.5s	7.5s
t6	10s	15s	15s
t7	2s	2.5s	2.5s
t8	30s	47.5s	92.5s
t10	6s	10s	10s
t11	運行	運行	運行
t12	運行	運行	運行
t13	10s	15s	15s
t16	4s	5s	5s
t20	32s	35s	12.5s

t1	:風門全開后的預吹掃時間
	- 在t1時間內，火焰監測循環開始工作
	- 如果有故障，燃燒器開始鎖定
	對于LAL2.../LAL3.../LAL4...	從t1開始后不久，空氣壓力監測必須從端口13轉到端口14
TSA	點火安全時間
	在TSA結束后，一個正常的火焰必須被端口22檢測到。而且必須是穩定的信號，直到燃燒器被關閉
	否則，燃燒器控制將被鎖定。
t3	短預點火時間
	點火變壓器必須被連接至端口16，端口18的電磁閥門也必須在打開狀態
t3’	長預點火時間
	點火變壓器必須被連接至端口15。
	對于LAL1...	點火變壓器在此時開始工作
	對于LAL2.../LAL3.../LAL4...	點火變壓器只有在空氣監測開關轉換完成后開始工作
	在t1結束后，LAL...通過端口10，驅動風門，到小火位（小火位將由控制風門的伺服馬達決定）
	在這個過程中，程控器不動作，直到端口8接到伺服馬達的信號
t3n	后點火時間
	如果是長點火，點火變壓器必須被連接至端口15。
	如果是短點火，點火變壓器必須被連接至端口16，工作到TSA結束。
t4	從電磁閥1到電磁閥2打開的間隔時間，或從電磁閥1到開始比例控制的間隔時間
	t4一結束，端口19開始有電壓
	電壓是提供電磁閥2的，并被連接至伺服馬達
t5	間隔
	t5一結束，端口20接受電壓。同時，程控器輸出端口9和11，輸入端口8，脫離程控器電源
	隨著端口20的比例控制開始工作，程控器的啟動過程結束
t6	后吹掃時間
	風機2連接至端口7
	在t6開始后不久，端口10接受電壓，風門被關到0位置
	在整個燃燒器關閉過程中，端口11保持電壓
t13	可允許的燃燒后時間
	在t13過程中，火焰探測信號繼續被輸入，不過不會被鎖定

技術參數

主要參數

主電壓

AC230V -15%/+10%

主頻率

50...60Hz ±6%

內部保險絲

T6，3H250V to IEC 127

外部保險絲

10A

功率

3.5VA

重量

1000g(底座165g)

保護等級

IP40

額定電流
端子1	5A(可短時間20A)
端子3，6，7，9...11，15...20	4A(可短時間20A)
端子4，5之間開關	1A
端子4，12之間開關	1A
端子4，14之間開關	5A(可短時間20A)

環境條件

運輸環境	IEC 721-3-2
內部條件	class 2K3
溫度范圍	-50...+60oC
濕度	<95%
運行環境	IEC 721-3-3
內部條件	class 3K5
機械條件	class 3M2
溫度范圍	-20...+60oC
濕度	<95%
不得進水
