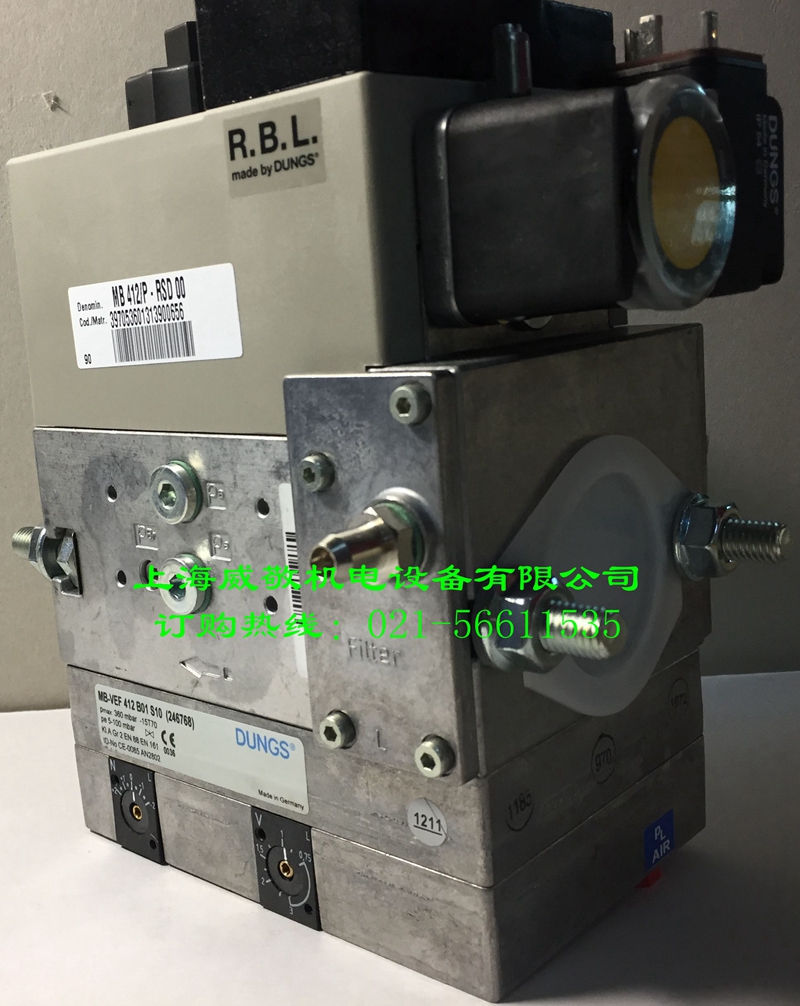

德國冬斯DUNGS MB-VEF412 B01 S10空燃氣比例調節閥多功能燃氣電磁閥

商品詳情

MB-VEF系列空氣、燃氣比例式多功能組合調節器

品牌：DUNGS（冬斯）

產地：德國

產品介紹

DUNGS燃氣多功能組合調節器MB-VEF...B01由污物沉積器，燃氣-空氣-組合調節器，閥門和壓力監控器緊密組合而成。

污物沉積器：精濾器
符合DIN EN 161 A級2類要求的可達360mbar的電磁閥
燃氣和空氣壓力比例的高靈敏調節
運用符合DIN EN 88 A級2類要求的伺服-壓力調節單元
在低壓力差的情況下達到高流量值
比例值V=PBr/PL，比值0.75:1...3:1
可進行零點校正N
外置脈沖回路
可達干擾度N
按照ISO7/1，以管螺紋實現法蘭連接。
通過有閥門檢查系統、最低/最高壓力監控器、壓力極限器等，本組合系統可提供特殊的解決方案

型號表

型號	DN/Rp	開啟時間s	入口壓力
MB-VEF 407 B01 S10	Rp3/4	<1	5-100mbar
MB-VEF 407 B01 S30	Rp3/4	<1	100-360mbar
MB-VEF 412 B01 S10	Rp1-1/4	<1	5-100mbar
MB-VEF 412 B01 S30	Rp1-1/4	<1	100-360mbar
MB-VEF 415 B01 S10	Rp1-1/2	<1	5-100mbar
MB-VEF 415 B01 S30	Rp1-1/2	<1	100-360mbar
MB-VEF 420 B01 S10	Rp2	<1	5-100mbar
MB-VEF 420 B01 S30	Rp2	<1	100-360mbar
MB-VEF 425 B01 S10	Rp2-1/2	<1	5-100mbar
MB-VEF 425 B01 S30	Rp2-1/2	<1	100-360mbar

技術參數

額定內徑

MB-VEF407B01

Rp1/2，3/4

MB-VEF412B01

Rp3/4，1，1-1/4

MB-VEF415/420B01

Rp1，1-1/4，1-1/2，2

MB-VEF425B01

Rp2

最大工作壓力

至360mbar

輸入壓力范圍

MB-...VEFS10 Pa:5mbar至100mbar

MB-...VEFS30 Pa:100mbar至360mbar

操縱范圍

PL:0.4mbar至100mbar

燃燒器壓力范圍

PBr:0.5mbar至100mbar

壓力等級

PN 1

介質

1，2，3氣體系列的燃氣及其他中性氣態介質

環境溫度

-15oC到+70oC（在液化氣設備中使用時，MB-VEF...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料）

過濾

0.8mm網眼的篩分器，兩層精密過濾器，交換過濾裝置不須取下儀器。

壓力監控器

可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。

伺服壓力調節單元

壓力調節器已經預壓平衡，通過閥門V1在關機時保持密封狀態，按照DIN EN 88 A級2組以及EN 12067-1燃氣空氣聯合調節器的比例V可調，零點N可以校正以及帶有爐膛壓力接頭。

比例調節范圍V

比例值V=PBr/PL，比值0.75:1...3:1

零點校正

可能

電磁閥V1

閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。

電磁閥V2

閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。

測試連接點

G1/8，符合DIN ISO 228，輸入及輸出法蘭處，過濾器后的兩邊，閥門之間的兩邊，（壓力監控器安裝上可以部分取消測試連接點）。

燃燒器壓力監控PBr

接于閥門V2之后，壓力監控器可裝于轉接裝置一邊。

脈沖及連接回路

按DIN ISO 228規定，對于燃燒器壓力（PBr；燃氣），鼓風壓力（PL；空氣），燃燒室壓力（PF；燃燒，大氣壓）使用G1/8連接。脈沖及連接回路必須以剛才和PN1，DN4制成。脈沖及連接回路的冷凝水不得流入儀器。務必研讀操作及安裝說明。

電壓/頻率

交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V

電氣連接

對閥門和壓力監控器使用符合DIN EN 175 301-803插塞連接

啟動時間

100%ED

接觸燃氣部分的材料

外殼	壓鑄鋁
隔膜，密封件	NBR基材料，硅橡膠
電磁傳動裝置	鋼材，黃銅，鋁

安裝位置

垂直，磁體豎直向上。

包裝方式：

單只紙包裝。

附件：

安裝法蘭另購，并請說明需要法蘭口徑（根據上表“額定內徑”選擇）。
